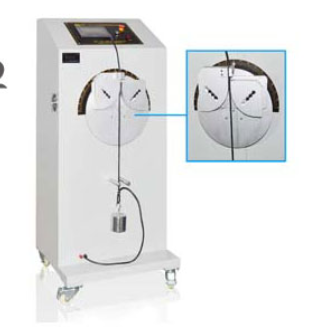

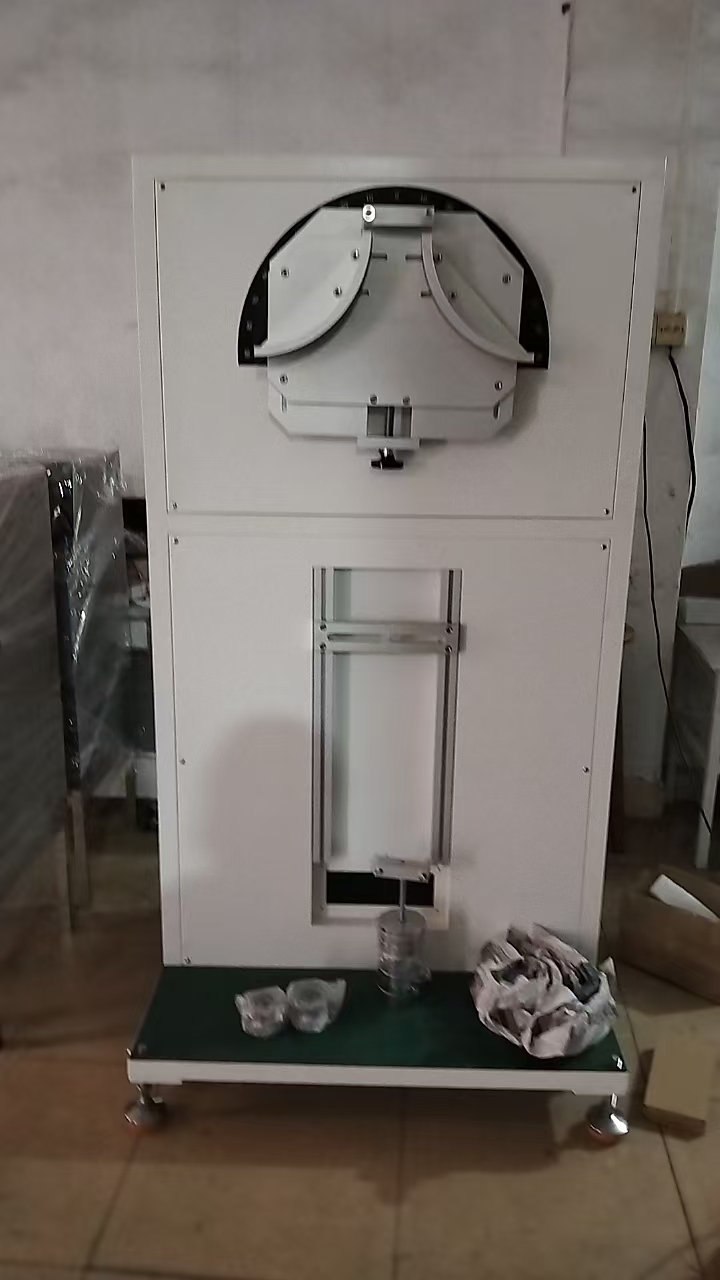

一、產品概述：適用于不可拆卸電器附件、線纜進行彎曲試驗。將試樣固定在夾具上，加一定荷重，試驗時夾具左右動。經一定次數后，檢視其斷線率，或至無法通電時，查看其總計擺動次數。本機能自動計數，試料彎折至無法通電時，儀器自動停止工作。
二、符合標準：
滿足GB/T20234.1-2015《電動汽車傳導充電用連接裝置 第1部分：通用要求》第6.2.10.4章節 。
按照GB/T11918.1-2014《工業用插頭插座和耦合器 第1部分：通用要求》第24章 機械強度，第24.4章 不可拆線電器附件的進行彎曲試驗，請見該標準表16 重物施加的力及圖9所示 彎曲試驗裝置。
IEC 62196-1:2014
Plugs, socket-outlets, vehicle connectors and vehicle inlets - Conductive charging of electric vehicles - Part 1: General requirements 第26.4章節 Non-rewirable accessories 圖14所示 Apparatus for flexing test.
三、技術參數
1、動力總成：伺服電機+渦輪減速箱帶動；
2、控制系統：7寸人機界面（真彩液晶觸摸屏）、西門子（PLC）屏幕設定和顯示資料：參數監控、角度設定、速度預調、計數設定、報警指示和字符提示等；
3、試驗工位：單工位 ；
4、試驗速率：MAX可設置和智能調節（5～60次/分(r.p.m)(一個來回算一次)；
5、旋轉角度：可設置和智能調節（左右角度5~180度試驗角度可預置）；
6、計數器：0～9999999次可預置，有停電記憶功能；
7、砝碼重量：配置的砝碼 20N 1個，25N 2個，50N 1個，可組合成（20N，25N，50N，75N，100N）；
8、可接入負載；
9、防擺桿加導向輪
10、測試線纜范圍：線纜外徑10~85mm；
11、外部帶指針顯示彎曲角度；
12、檢測斷線功能：信號斷線檢測3通道，負載斷線檢測1通道；
13、弧形導板: R80 R120 R200；
14外形尺寸：約W950＊D750＊H1600mm；
15、電源電壓：AC220V±5%、50Hz10A。
