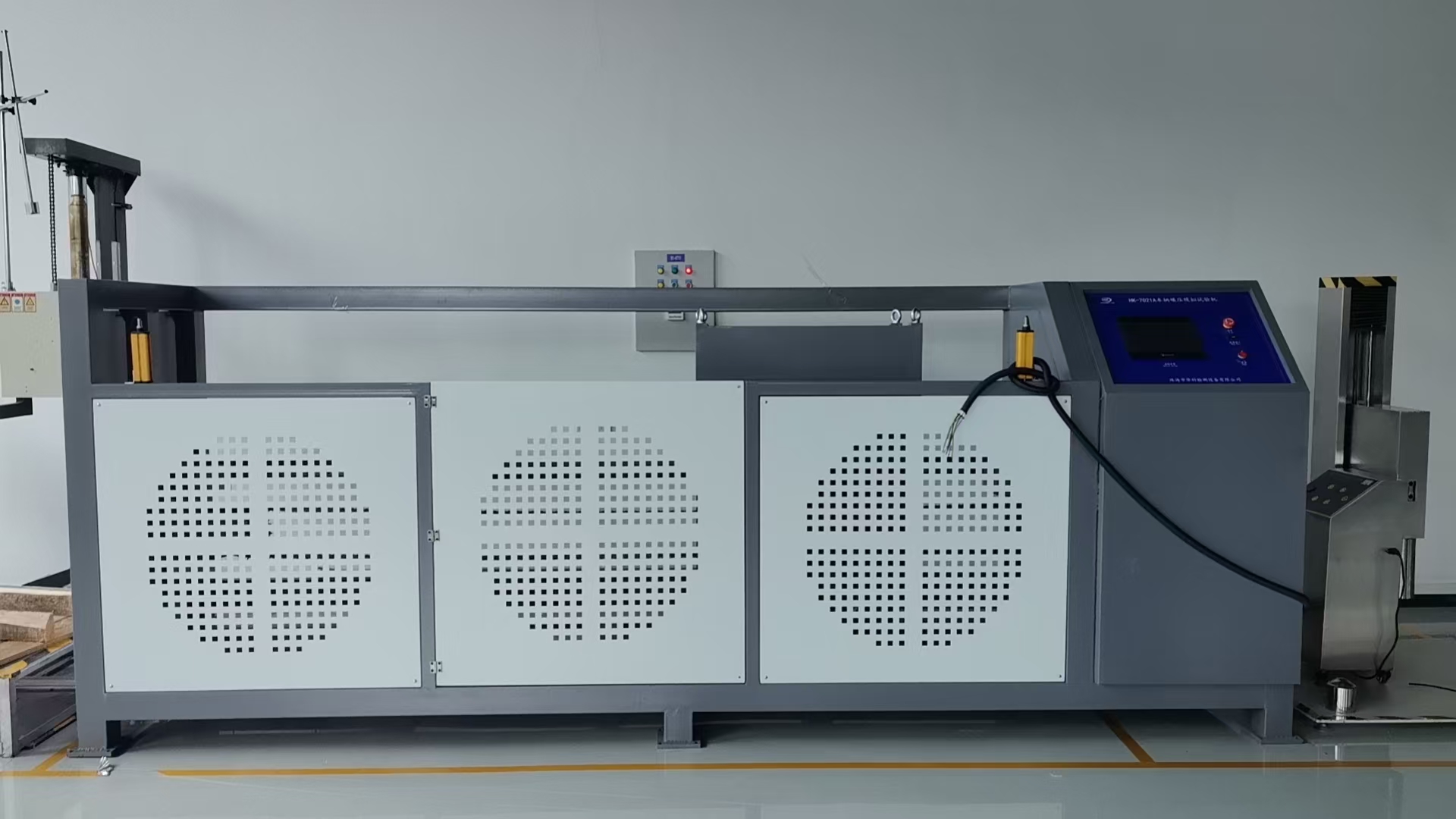

gbt20234汽車充電槍輪胎碾壓試驗機
產品型號
DMS-NY更新時間
2024-12-18廠商性質
瀏覽次數
1066產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
一、產品概述：將帶有制造商推薦的電纜的供電插頭和車輛插頭隨意地放在水泥地上，用標準要求5000±250N的壓力，以(8±2)km/h 的速度壓過供電插頭或車輛插頭(輪胎充氣壓力220±10 kPa)，以測試供電或車輛插頭承受碾壓的能力。試驗裝置主要由電氣和機械兩部分組成。機械部分主要由動力部分、傳動部分以及滑臺、氣缸等組成，電機采用伺服電機。電氣控制采用可編程控制器和觸摸屏組成控制系統，方便用戶進行各種試驗參數的設置，同時可進行遠程控制。該試驗裝置根據試驗的標準,能夠滿足客戶輪胎碾壓充電器測試的要求，是專業檢測機構和產品生產廠家及各級質檢部門理想的檢測裝置。
二、符合標準：按照GB/T20234.4-2022標準中第9.21章節、照GB/T 20234.1—202X中第7.13章節要求。
三、技術參數：
1、控制系統：PLC控制，觸摸屏顯示；
2、測試工位：1工位；
3、動力系統：伺服電機加行星減速機；
4、框架結構：承載型U型鋼加鋼板焊接噴涂處理；
5、承載載荷：5000N±250N，單位制可根據實驗要求進行切換，通過加載砝碼載荷方式；
6、碾壓速度：8±2km/h；
7、承載底板：水泥底板；
8、測試方式：帶有輪胎的荷重方箱經進口導向部件自由上下活動；
9、輪胎驅動：伺服電機+蝸輪蝸桿減速機；
10、試樣驅動：雙氣缸往復驅動；
11、試樣安裝：卷揚機吊裝方箱；
12、保護模式：卷揚機吊裝方箱后保險栓固定，機加兩側裝有防護網；
13、主要配置：試樣板兩側裝有滾輪組，外部輪輻式稱重傳感器；
14、碾壓主件：米其林輪胎（P225/75R15）；
15、 計時計數：觸摸屏標準要求內可設定；
16、設備預留空間：長4000mm×寬3000mm；
17、外形尺寸：長5100mm×寬1300mm×高1500mm;
18、工作電源：380V.50Hz.5kw;
19、設備重量：約2噸。
