電風扇風量實驗室依據國標GB/T 13380-2007《交流電風扇和調速器》附錄A建造的，滿足GB/T 13380-2007《交流電風扇和調速器》和GB 12021.9-2008《交流電風扇能效限定值及能效等級》的要求，電風扇風量實驗室并且因?yàn)闇y(cè)試方法基本一樣，將國標中所提到的臺扇、壁扇、臺地扇、落地扇、轉頁扇、頂扇簡稱為臺扇。

　   電風扇風量實驗室依據國標GB/T13380-2007《交流電風扇和調速器》附錄A建造的，滿足GB/T13380-2007《交流電風扇和調速器》和GB12021.9-2008《交流電風扇能效限定值及能效等級》的要求，為了行文方便，并且因?yàn)闇y(cè)試方法基本一樣，電風扇風量實驗室在技術規格書中將國標中所提到的臺扇、壁扇、臺地扇、落地扇、轉頁扇、頂扇簡稱為臺扇。

　　一、電風扇風量實驗室技術條件

　　1、風速表在試驗平面內，沿著與扇葉軸線成垂直相交的水平直線上，向左右兩個方向移動，系統裝有對射激光束，可以很直觀的定位風速表，使風速表葉片的軸線始終與電風扇扇葉的軸線相平行，風速表的架置機構應對氣流的阻礙盡可能??；

　　2、環境溫度控制：20±5℃，因此，建議將測試屏蔽室安裝在有空調的房間或安裝空調，并控制屏蔽室外地氣溫必須低于20℃，就可保證滿足測試要求；

　　3、風速表的葉片平面與被試電風扇的扇葉平行，距離為被試電風扇扇葉直徑的三倍；增加測試裝置定位機構，可以自動定位；

　　4、被試電風扇扇葉中心距離地面高度：臺扇、壁扇、臺地扇、頂扇和轉頁扇為1200mm，落地扇為1500mm（當400mm及以下的落地扇在長度為4500mm的試驗室測試時，其高度為1200mm）。

　　二、電風扇風量實驗室技術指標：

　　1、風扇規格：200、250、300、350、400

　　2、試驗室尺寸：7000（長）ⅹ7000（寬）ⅹ4000（高）

　　3、電風扇風量試驗室根據GB13380-2007標準研發生產的。

　　4、電風扇風量試驗室適用于：落地扇、掛墻式風扇、換氣扇、吊扇。

　　三、主要測試項目：

　　1、風速；

　　2、溫度；

　　3、濕度；

　　4、電壓、電流、功率、功率因數；

　　5、轉速；

　　6、時間。

　　四、測量系統精度：

　　測量方法按國標GB13380要求進行

　　1、溫度：范圍：0℃～50℃；精度：≤±0.5℃

　　2、濕度：精度：≤±2%RH

　　3、風速：0-20m/s；精度：≤±0.01m/s2%讀數

　　4、電流：范圍：0～5A；精度：≤±0.5%滿量程計

　　5、電壓：范圍：0～300V；精度：≤±0.5%(滿量程計)

　　6、功率：范圍：0～1KW；精度：≤±0.5%(滿量程計)

　　五、其它技術要求

　　1、風量測量支架及傳動機構（從距扇葉軸線20mm處，以40mm的增量向外行走，要保證16寸風扇的最小測點，測得的平均風速低于25m/min高度1200mm、1500mm可調；

　　2、風量測量風速表及傳感器(小于等于100mm的葉輪式風速儀，靈敏度不低于0.15mls，量程為1200m/min)。

　　3、被測機水平垂直升降機構（平臺在550mm-1300mm高度內可調）。

　　4、被測機測試距離調整機構（平臺在距風量測量支架550mm-1550mm距離內可調)

　　5、被測機水平及同心位置調整機構(±15度)。

　　6、功率表：?jiǎn)蜗嚯妳?shù)表（0.5級)

　　7、控制柜及低壓電器、步進電機驅動裝置。

　　8、模塊和接口板步進電機驅動板/RS485通訊板。

　　9、測試軟件包括測試用電腦。

　　10、試驗房體采用50mm聚氨酯冷庫板，房間6000米長方向裝有1塊活動墻板，兩邊裝有滑軌。

　　六、用途

　　1、適用范圍（適用標準）

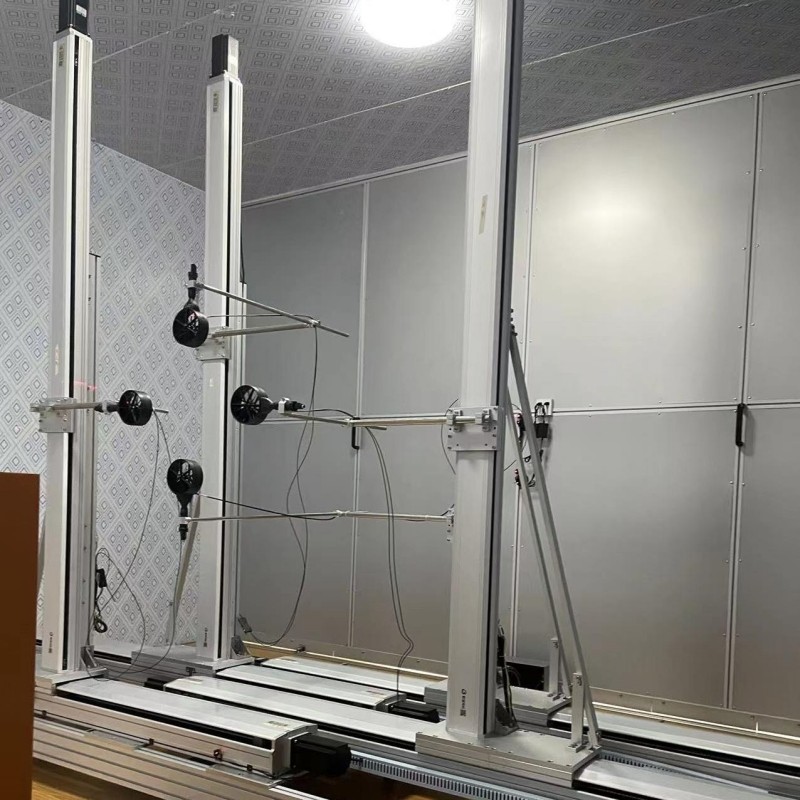

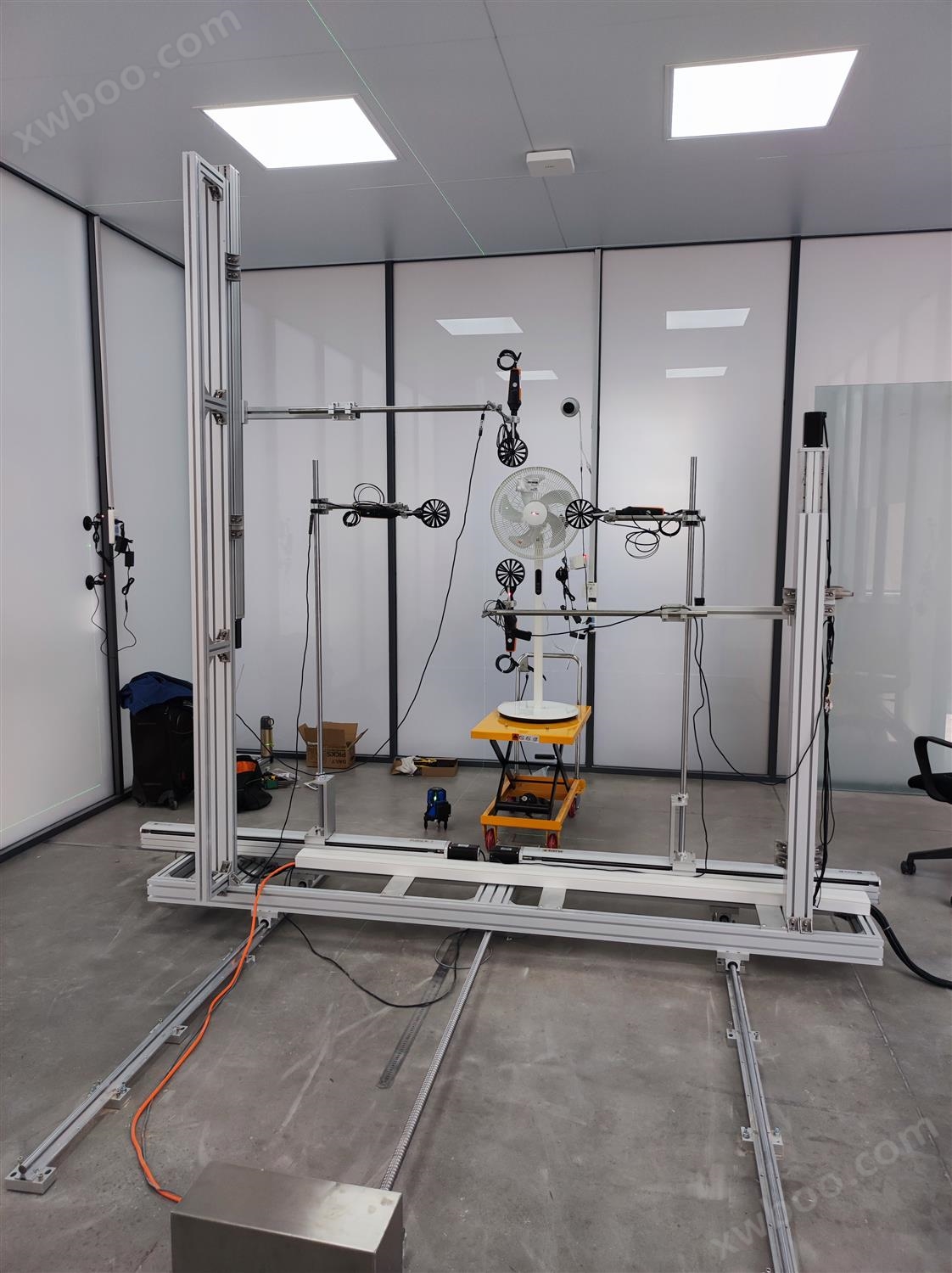

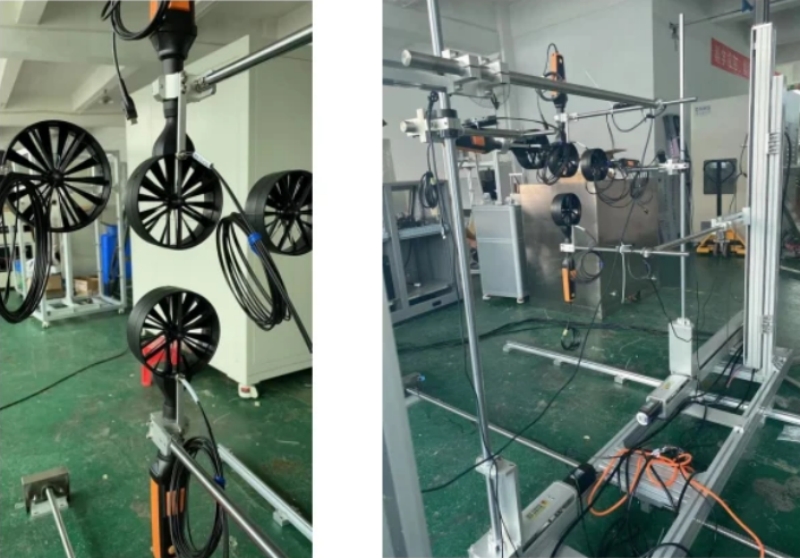

　　本風量測試裝置依據的要求，為了行走方便，并且因?yàn)闇y(cè)試方法基本一樣，能符合臺扇、璧扇、落地扇及柱扇等風量測試要求.采用四個風速表采集風速（測試平面有原有2個水平風速表的基礎上在垂直方向增加2個風速表)來代表同一園環上的平均風速。

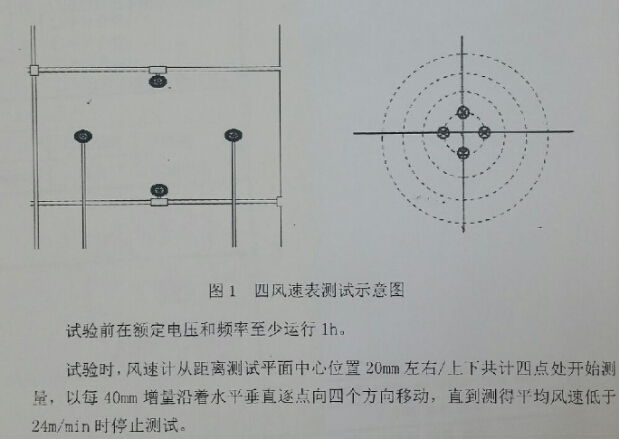

　　測試示意圖如圖：
