淋雨試驗箱滿足標準 GB 4208-2008/IEC 60529:2001 外殼防護等級（IP代碼） GB 7000.1-2007/IEC 60598-1:2006 《燈具一般anquan要求和試驗》 淋雨試驗箱DIN 40050-9 道路車輛 IP防護代碼 ISO 20653-2013 道路車輛-防護等級(IP代碼) GB/T 2423.38 電工電子產品基本環境試驗規程 水試驗方法 GB/T 10485-2007 道路車輛 外部照明和光信號裝置 環境耐久性 防水試驗

GB/T 10485-2007 道路車輛 外部照明和光信號裝置 環境耐久性 防水試驗

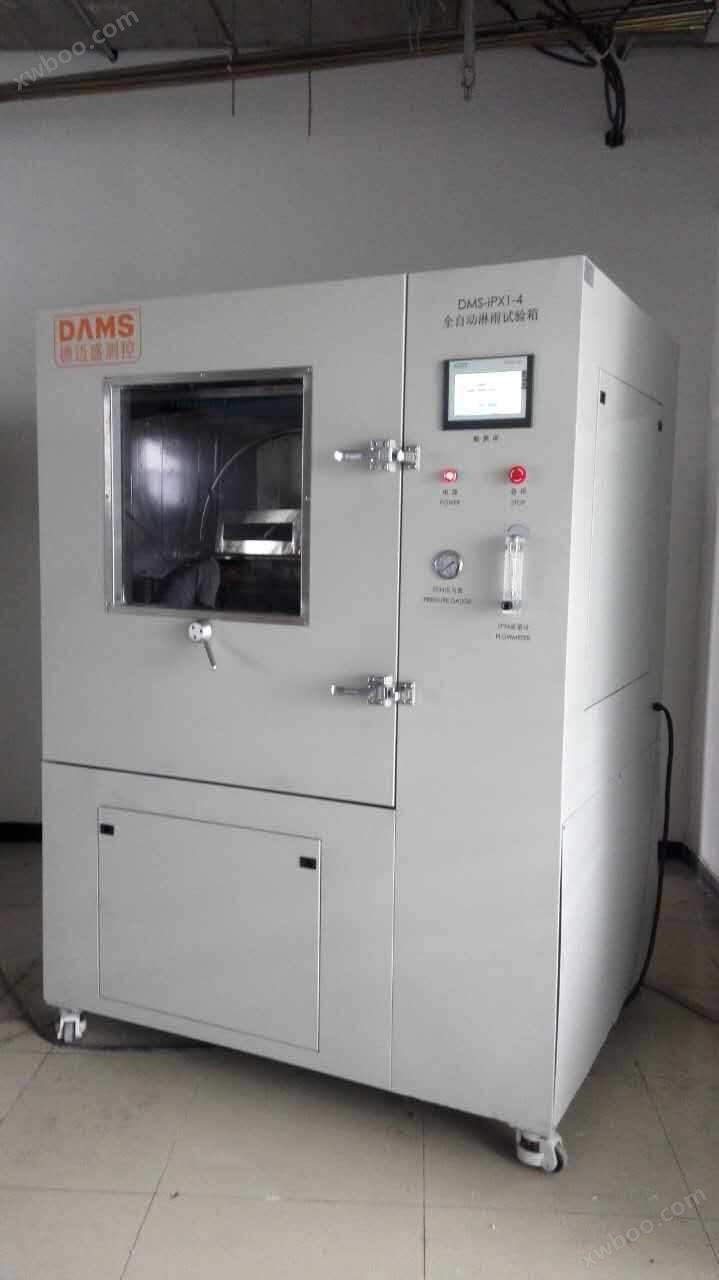

DMS-IP全自動綜合淋雨試驗箱

1.1 試樣說明：

???本試驗裝置適用：

戶外照明、室外燈具、汽車配件、家用電器、電工電氣、電柜電源器、通訊產品及信號裝置等產品做外殼防水等級測試（IPX1～IPX4防水等級試驗），以及相等效的其他水試驗方法的專用檢測設備，是專業計量檢測機構和生產、研發單位理想的試驗裝置。

?? 本設備禁止：

易燃、爆炸、易揮發性物質試樣的試驗及儲存

腐蝕性物質試樣的試驗及儲存

生物試樣的試驗或儲存

強電磁發射源試樣的試驗及儲存

1.2 性能：

1.2.1 測試環境條件：

GB/T 2421規定的標準環境

溫度范圍：15℃～35℃（水溫與試驗時試樣的溫差不大于5℃）

相對濕度：25%～75%R.H

大氣壓力：86kPa~106kPa（860mbar~1060mbar）

安裝場地要有水源

1.2.2 滿足標準

GB 4208-2008/IEC 60529:2001 外殼防護等級（IP代碼）

GB 7000.1-2007/IEC 60598-1:2006 《燈具一般anquan要求和試驗》

DIN 40050-9 道路車輛 IP防護代碼

ISO 20653-2013 道路車輛-防護等級(IP代碼)

GB/T 2423.38 電工電子產品基本環境試驗規程 水試驗方法

GB/T 10485-2007 道路車輛 外部照明和光信號裝置 環境耐久性 防水試驗

1.2.3 試驗方法：（如果被測樣品太大，不宜采用擺動管法試驗時，則使用手持灑水器法）

IPX1：垂直滴水試驗，按試樣正常工作位置擺放在以1 r/min的樣品臺上，樣品頂部至滴水口的距離不大于200mm。滴水量1mm/min （±0.5mm/min）。滴水持續時間10min；

IPX2: 傾斜 15°滴水試驗, 使試樣的一個面與垂線成15°角,樣品頂部至滴水口的距離不大于200mm。每試完一個面后，換另一個面，共四次。滴水量3mm/min（±0.5mm/min）。滴水持續時間4×2.5min（共10min）。

IPX3：水流量按擺管的噴水孔數計算,每孔為 0.07 L/min。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心，使其頂部到樣品噴水口的距離不大于200mm，樣品臺不旋轉。擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2×120°)約4s；

IPX4：水流量按擺管的噴水孔數計算,每孔為 0.07 L/min。淋水時，擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心，使其頂部到樣品噴水口的距離不大于200mm，樣品臺不旋轉。擺管沿垂兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。

1.3主要技術參數

1、型?? 號：DMS-IPX

2、內箱尺寸：W1000×D1000×H1000 mm

3、外形尺寸：W1500×D1200×H2050 mm

一)滴水試驗裝置/ IPX1、IPX2

1、滴水槽：600×600×100；（長×寬×高mm）；

2、降水量：1～5mm/min；(±0.5mm/min)，可調；

3、降水面積：600×600 mm（0.36m²）；

4、滴水孔徑：Φ0.4mm；

5、滴水孔距：20×20mm；

6、傾斜 15°滴水試驗（IPX2）：配SUS304不銹鋼15°斜架；

7、供水壓力：≥0.1Mpa；

8、滴水槽：安裝于試驗箱頂部，高度不可調；

9、滴水量、水位控制：IPX1滴水量1mm/min （+0.5mm/min），IPX2滴水量3mm/min（+0.5mm/min），滴水位高度由電磁閥、流量計；

10、時間控制器：可設定試驗時間；

11、針孔防堵塞：采用壓縮空氣吹干針頭積水，防止水漬堵塞針頭。

二)擺管淋雨試驗裝置/ IPX3、IPX4

1、擺管半經：R400mm；

2、噴孔：Φ0.4mm，兩孔間距：50mm；

3、擺管擺幅：±180°（接近）、±120°、±90°、±60°、±30°(可調，自動，任意角度）；

4、擺管內徑：Φ16mm；

5、擺管擺動速度：可調(自動)；

6、試樣臺：變頻器傳動，轉盤直徑￠600mm，承重50kg，高度可手動升降（*大范圍200mm），轉速：1～100r/min可調，無極調速；

7、流量：0～100L/H可調；

8、時間控制器：可設定試驗時間；

9、擺管傳動：伺服電機；

10、配防水插座：試樣通電。

備注：擺管噴孔配有適當?shù)膰娮旌投骂^，可滿足IPX3及IPX4標準。

1.4 結構與材質：

材料為SUS304不銹鋼，以及工業鋁材和上等銅制成，上部試驗區下部機械室。

1.5 控制系統

1、調節裝置：擺管為伺服電機傳動，轉臺為進口變頻器控制，PLC控制，在觸摸屏控制器（5.7〞彩屏）中直接設定相關參數，在觸摸屏畫面中顯示擺動角度，擺動速度及轉盤轉速，試驗時間及負載通電時間等；

2、電器元件：進口或國內合資公司產品。

3、主要配置：伺服電機、PLC、觸摸屏、變頻器、增壓水泵、過濾器等。
